Choisir la bonne tension nominale pour un condensateur de composants électroniques est extrêmement crucial. En tant que fournisseur deCondensateur de composants électroniques, j'ai pu constater par moi-même à quel point un mauvais choix peut gâcher les choses. Voyons donc comment vous pouvez prendre la meilleure décision.
Tout d'abord, quelle est la tension nominale ? C'est la tension maximale qu'un condensateur peut supporter sans tomber en panne. Si vous appliquez une tension supérieure à sa tension nominale, le condensateur peut tomber en panne, ce qui pourrait entraîner toutes sortes de problèmes dans votre appareil électronique.
L’un des principaux facteurs à prendre en compte est la tension de fonctionnement de votre circuit. Vous devez connaître la tension normale qui sera aux bornes du condensateur pendant le fonctionnement. Ce n’est pas toujours aussi simple qu’il y paraît. Parfois, il peut y avoir des pics de tension ou des transitoires dans le circuit. Par exemple, lorsqu’un appareil est allumé ou éteint, une brève surtension peut se produire. Vous devez tenir compte de ces situations. Une bonne règle de base consiste à choisir un condensateur dont la tension nominale est au moins 50 % supérieure à la tension de fonctionnement normale du circuit. Cela vous donne une marge de sécurité pour gérer ces pics de tension inattendus.
Disons que vous travaillez sur un circuit avec une tension de fonctionnement normale de 10 volts. Vous ne voudriez pas utiliser un condensateur de 10 volts. Optez plutôt pour un modèle de 15 volts ou plus. De cette façon, s'il y a une pointe de tension de, disons, 12 volts, le condensateur peut la gérer sans être endommagé.
Une autre chose à prendre en compte est l’environnement dans lequel le condensateur sera utilisé. La température peut avoir un impact important sur les performances d'un condensateur. Dans les environnements à haute température, le matériau diélectrique à l’intérieur du condensateur peut se décomposer plus facilement. Cela signifie que la tension nominale effective du condensateur peut diminuer. Ainsi, si votre circuit doit fonctionner dans un environnement chaud, vous devrez peut-être choisir un condensateur avec une tension nominale encore plus élevée que celle que vous feriez normalement.
Par exemple, si vous concevez unInstrument électronique pour l’industrie électriquequi sera utilisé dans une usine où la température peut devenir assez élevée, vous devez en tenir compte. Un condensateur qui pourrait fonctionner correctement à température ambiante pourrait tomber en panne dans cet environnement chaud d'usine si sa tension nominale n'est pas suffisamment élevée.
Le type de condensateur compte également. Différents types de condensateurs ont des tensions nominales et des caractéristiques différentes. Les condensateurs céramiques, par exemple, sont couramment utilisés dans de nombreux circuits électroniques. Ils sont petits et peu coûteux, mais ils ont généralement une tension nominale inférieure à celle des autres types de condensateurs. Les condensateurs électrolytiques, en revanche, peuvent avoir des tensions nominales plus élevées et sont souvent utilisés dans les circuits d'alimentation.
Lorsque vous choisissez entre différents types de condensateurs, vous devez prendre en compte non seulement la tension nominale, mais également d'autres facteurs tels que la valeur de capacité, la résistance série équivalente (ESR) et le courant de fuite. Par exemple, si vous avez besoin d'un condensateur avec une valeur de capacité élevée et une tension nominale relativement élevée, un condensateur électrolytique peut être un bon choix. Mais si vous recherchez un condensateur avec un faible ESR pour les applications haute fréquence, un condensateur céramique pourrait être meilleur.
La fréquence du signal dans le circuit est un autre facteur important. Aux hautes fréquences, l’impédance d’un condensateur change, ce qui peut affecter sa capacité à gérer la tension. Certains condensateurs sont spécialement conçus pour les applications haute fréquence et offrent de meilleures performances à ces fréquences. Si votre circuit fonctionne à haute fréquence, assurez-vous de choisir un condensateur adapté à cette plage de fréquences et doté d'une tension nominale appropriée.

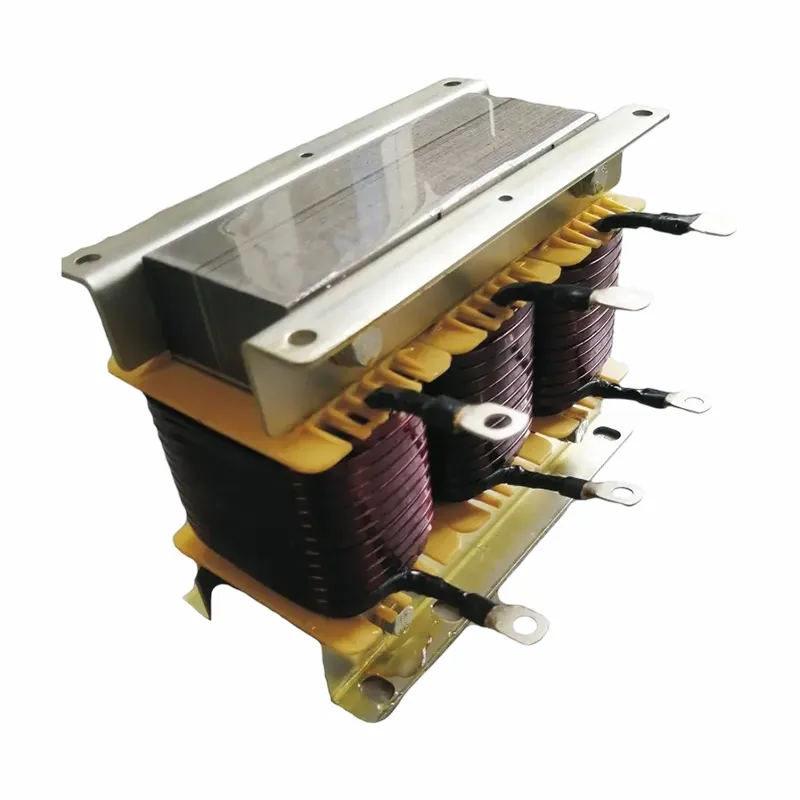

Par exemple, dans unRéacteur électrique pour l'industrie électrique, le circuit peut fonctionner à haute fréquence. Vous devez choisir un condensateur capable de gérer la tension à cette fréquence sans aucun problème.
Il est également important de prendre en compte les exigences de fiabilité de votre circuit. Si votre circuit fait partie d'un système critique, comme un dispositif médical ou une application aérospatiale, vous ne pouvez pas vous permettre qu'un condensateur tombe en panne. Dans ces cas-là, vous devez choisir un condensateur avec une tension nominale très élevée et une grande fiabilité. Vous souhaiterez peut-être également effectuer des tests supplémentaires sur les condensateurs pour vous assurer qu'ils peuvent gérer la tension et les conditions de fonctionnement attendues.
Parlons maintenant de la façon de tester la tension nominale d'un condensateur. Vous pouvez utiliser un testeur de condensateur pour mesurer la capacité et la tension nominale d'un condensateur. Cela peut vous aider à vérifier que le condensateur que vous utilisez a la bonne valeur nominale. Cependant, il est important de noter que le testeur ne peut vous donner qu'une indication des performances du condensateur dans les conditions de test. Les performances réelles du condensateur dans votre circuit peuvent être différentes en raison de facteurs tels que la température, la fréquence et les pics de tension.
En plus des tests, vous pouvez également consulter la fiche technique du condensateur. La fiche technique fournit des informations détaillées sur les spécifications du condensateur, notamment sa tension nominale, sa valeur de capacité, sa plage de température et d'autres paramètres importants. Assurez-vous de lire attentivement la fiche technique et de comprendre toutes les informations avant de choisir un condensateur.
En tant que fournisseur de condensateurs de composants électroniques, je sais que choisir la bonne tension nominale peut être un peu délicat. Mais en considérant tous les facteurs que j'ai mentionnés (tension de fonctionnement, environnement, type de condensateur, fréquence et exigences de fiabilité), vous pouvez prendre une décision éclairée.
Si vous êtes en train de concevoir un circuit électronique et avez besoin d'aide pour choisir le bon condensateur avec la tension nominale appropriée, n'hésitez pas à nous contacter. Nous avons une large gamme deCondensateur de composants électroniquesoptions disponibles et notre équipe d’experts peut vous fournir les conseils dont vous avez besoin. Que vous travailliez sur un petit projet de loisir ou sur une application industrielle à grande échelle, nous sommes là pour vous aider à trouver le condensateur parfait pour vos besoins. Contactez-nous pour une consultation et travaillons ensemble pour assurer le succès de votre projet électronique.
Références
- "L'art de l'électronique" par Paul Horowitz et Winfield Hill
- "Dispositifs électroniques et théorie des circuits" par Robert L. Boylestad et Louis Nashelsky
